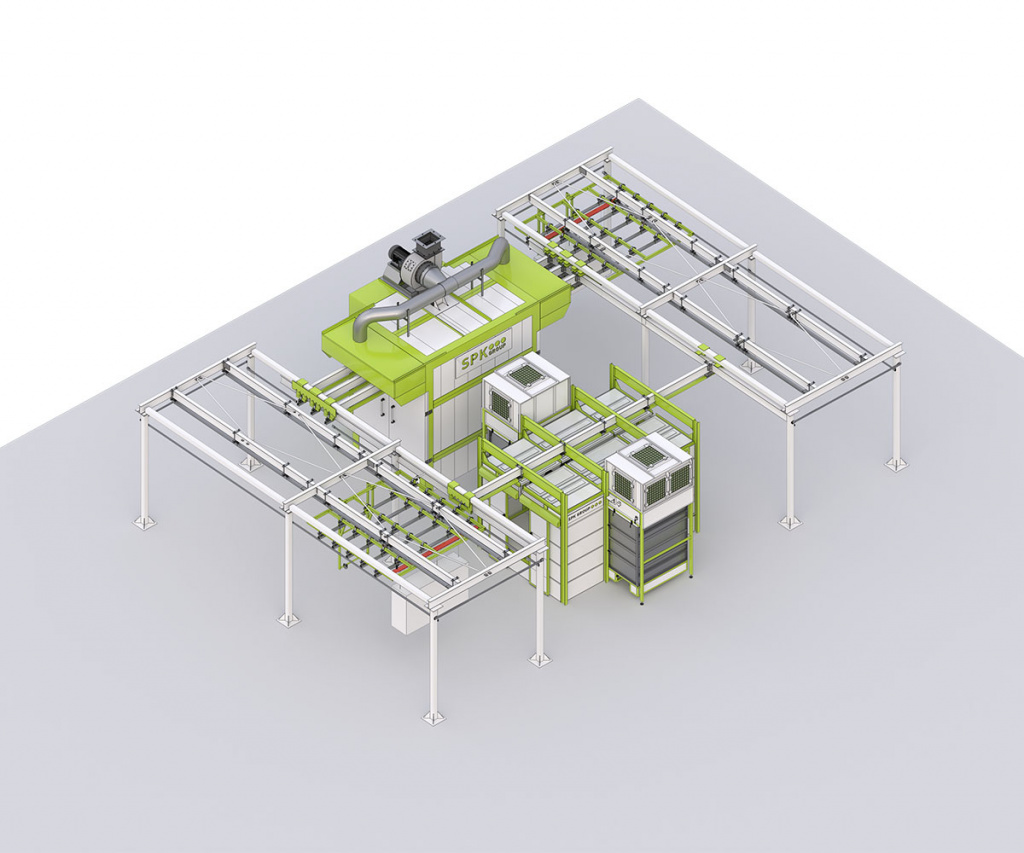

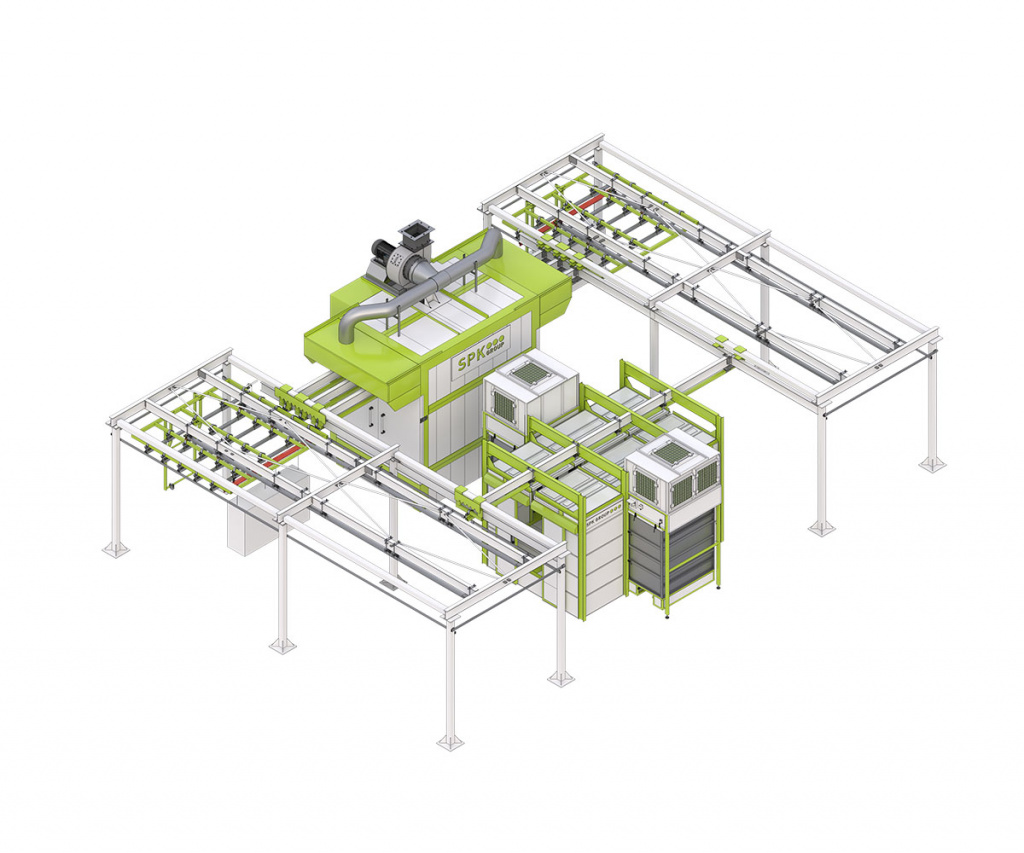

Линия порошковой окраски с ручной конвейерной системой SPK

ОБЩИЕ ДАННЫЕ

Комплекс оборудования для окраски и сушки изделий с подвесным конвейером SPK-12.11.4 состоит из:

• Подвесной транспортной системы (плоско-параллельный конвейер с ручным перемещением; завеска на траверсу и снятие изделий производится вручную операторами либо с помощью кран-балки Заказчика; распределенная нагрузка на одну траверсу — до 100 кг
• Камера нанесения порошковой краски (КН) двухпостовая с внутренним размером 3800х2600х2600 мм (1 компл, производится нанесение вручную)
• Камеры полимеризации (КП) с внутренним размером 3000х2000х2900 мм (1 компл, для полимеризации порошковой краски)

КАБИНА НАНЕСЕНИЯ ПОРОШКОВОЙ КРАСКИ

Основное назначение камеры заключается в улавливании порошковой краски, не осевшей на изделии, предотвращении ее попадания в помещение и возврате в технологический цикл. Камера оснащена системой фильтров и встроенными средствами очистки, что позволяет возвращать воздух обратно в пространство цеха.
Камера изготовлена из стальных крашенных панелей, в верхней части корпуса имеется прорезь для прохождения изделия. Прорезь оснащается отражателями для исключения выхода порошка за пределы камеры и оседания на подвеске. Для безопасной и комфортной эксплуатации на крыше камеры устанавливаются светильники. Так же камера оснащена системой рекуперации порошковой краски.

РУЧНАЯ ТРАНСПОРТНАЯ СИСТЕМА

Транспортная система обеспечивает перемещение изделий по циклу окраски без перевешивания, вручную. Состоит из системы накопителей, по которым перемещается тележка с направляющими. Изделия подвешиваются на траверсы, которые перемещаются по циклу окраски.
